簡介

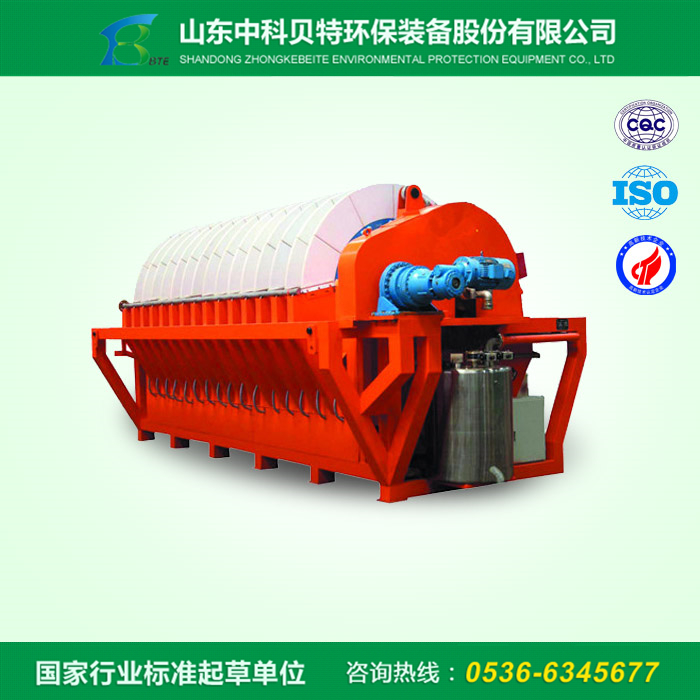

陶瓷過濾機是一種用于細煤泥回收的過濾機,有一個機座,所述機座下部設有一個細煤泥液料槽,該細煤泥液料槽內設有液位控制器,該細煤泥液料槽兩端設有負壓集水箱,該負壓集水箱一側裝有負壓連接組件定盤,另一側裝有真空泵管道,該真空泵管道與一個真空泵連通;所述機座上設有一個煤泥回收轉子,該轉子由一個主軸、多級陶瓷過濾圓盤、卸料板、多節出水連接管道、管道支架板、負壓連接組件動盤組成;所述煤泥回收轉子位于所述細煤泥液料槽內;所述陶瓷過濾圓盤由多個陶瓷空腔微孔板構成,位于同一軸線上的多個陶瓷空腔微孔板通過所述出水連接管道連通。
工作原理
陶瓷過濾機外形及機理與盤式真空過濾機的工作原理相類似,即在壓強差的作用下,懸浮液通過過濾介質時,顆粒被截留在介質表面形成濾餅,而液體則通過過濾介質流出,達到了固液分離的目的。其不同之處在于過濾介質—陶瓷過濾板具有產生毛細效應的微孔,使微孔中的毛細作用力大于真空所施加的力,使微孔始終保持充滿液體狀態,無論在什么情況下,陶瓷過濾板不允許空氣透過,由于沒有空氣透過,固液分離時能耗低、真空度高。陶瓷過濾機主要由轉子、攪拌器、刮刀組件、料漿槽、分配器、陶瓷過濾板、真空系統、清洗系統和自動化控制系統等組成。
主要構造
陶瓷過濾機主要由輥筒系統、攪拌系統、給排礦系統、真空系統、濾液排放系統、刮料系統、發沖洗系統、聯合清洗(超聲波清洗、自動配酸清洗)系統、全自動控制系統、槽體、機架幾部分組成。
槽體采用耐腐蝕的不銹鋼,起裝載礦漿的作用,攪拌系統在槽體內攪拌混合物料,避免物料的快速沉降;陶瓷過濾板安裝在輥筒上,輥筒在可無級變速的減速機的帶動下旋轉。
陶瓷過濾機所選用的過濾介質為陶瓷過濾板,不用濾布,降低生產成本,卸料時刮刀和濾板之間留有1mm左右的間隙,以防止機械磨損,延長了使用壽命。
陶瓷過濾機采用反沖洗,聯合清洗等方法,該系統采用PLC全自動控制,并配有變頻器、液位儀等裝置。開機時,礦漿閥門由料位儀監控,控制礦漿液位的高低,真空罐濾液由液位儀檢測,當至高位時,PLC控制系統迅速打開濾液泵出口閥門,快速排水。陶瓷過濾機可根據用戶的不同要求,采用遠程控制或集中控制。
